一、前言

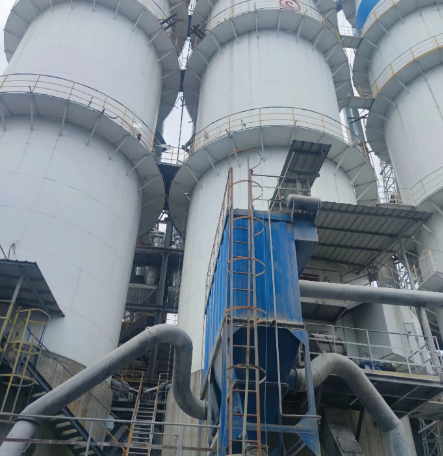

　　水泥生產作為流程工業，具有環境惡劣、工藝流程復雜、設備繁多、安全要求高等特點。一套先進、穩定、集成的弱電系統是保障其安全生產、提高運營效率、實現節能減排和邁向“智能工廠”的關鍵基礎設施。百實科技水泥廠弱電系統集成解決方案旨在為水泥廠提供一個全面、可靠、可擴展的弱電系統整體規劃。

二、設計原則

　　安全性與可靠性：系統設計首重安全，確保生產過程監控、人員安全和數據安全。關鍵設備采用冗余設計，網絡結構具備高可靠性。

　　先進性與成熟性：采用業內主流、成熟的技術和設備，確保系統在一定時期內保持先進，避免過早淘汰。

　　集成性與開放性：各子系統采用標準協議，便于集成到統一的管理平臺，實現數據共享和聯動控制。

　　可擴展性與靈活性：為未來工廠升級、產能擴張預留接口和容量，系統架構靈活，便于擴展。

　　易維護性與管理性：系統應便于日常維護、故障診斷和管理，降低運營成本。

　　環境適應性：所有設備選型必須滿足水泥廠高粉塵、高濕度、振動、腐蝕和寬溫等苛刻環境要求。

三、系統組成與詳細方案

　　弱電系統工程主要包含以下幾個子系統：

1、綜合布線系統

　　作為所有信息系統的“神經網絡”，是基礎中的基礎。

　　骨干網絡：廠區主干采用單模光纜，連接中央控制室、生產線中控站、礦山、碼頭、辦公樓等區域，確保長距離、高速數據傳輸。

　　水平布線：車間、辦公區內部采用工業級六類或超六類屏蔽網線，增強抗電磁干擾能力。

　　無線覆蓋：在辦公區、主要巡檢路線和關鍵設備區部署工業級Wi-Fi 6/6E無線AP，為移動巡檢、手持終端、AGV等提供靈活接入。

　　特殊要求：所有信息點、配線架、模塊均需采用工業等級，防護等級不低于IP65。線纜需采用低煙無鹵阻燃型。

2、工業網絡系統

　　構建一個分層、安全、可靠的網絡架構。

　　?網絡架構：采用經典的三層架構：

　　核心層：位于中央控制室，部署高性能核心交換機，實現全廠數據的高速交換。

　　匯聚層：在各主要工藝段(如原料制備、窯磨、包裝發貨)部署匯聚交換機，通過光纖上聯核心。

　　接入層：在車間、配電室等區域部署工業以太網交換機，通過光纖或網線連接前端設備(PLC、攝像頭、儀表等)。

　　?設備選型：全部采用工業級交換機，具備寬溫、防塵、防潮(IP40及以上)、抗強電磁干擾特性，支持環網協議(如ERPS/MSTP)實現毫秒級故障自愈。

　　?網絡安全：

　　在信息網與控制網(OT網)之間部署工業防火墻，進行邏輯隔離和訪問控制。

　　部署網絡管理系統，實現對全網設備的實時監控、配置管理和故障告警。

3、安全防范系統

　　構建“人防、物防、技防”相結合的安全體系。

?視頻監控系統：

　　前端：在全廠關鍵工藝點(窯頭、窯尾、煤磨、危化品庫)、出入口、周界、運輸廊道、發貨區等部署高清網絡攝像機。類型包括：防爆型球機(用于煤磨等爆炸性環境)、熱成像攝像機(用于窯筒體溫度監測、早期火災預警)、全景鷹眼攝像機(用于監控大型車間全景)。

　　存儲：采用NVR或CVR進行集中存儲，存儲時間不少于90天。關鍵區域視頻需進行冗余備份。

?入侵報警系統：

　　在廠區周界部署周界入侵探測系統(如振動光纖、紅外對射)，一旦有人非法闖入，立即聯動視頻監控彈出畫面、聲光報警和記錄。

　　在重要機房、財務室等部署紅外/微波雙鑒探測器、門磁等。

?門禁一卡通系統：

　　在主要建筑出入口、重要車間、變配電室、中控室等設置讀卡器/指紋/人臉識別門禁。

　　系統可與考勤、消費、巡更等功能集成，實現“一卡通”管理。

　　設置嚴格的權限管理和進出記錄追溯。

?車輛管理系統：

　　在廠區大門、地磅、發貨區等部署車牌識別系統，實現車輛自動登記、稱重?zé)o人值守、自動裝車引導，提高物流效率，防止作弊。

4、智能樓宇與公共廣播系統

?公共廣播/緊急廣播系統：

　　在全廠生產區、辦公區、生活區部署防水音柱和號角揚聲器。

　　系統具備背景音樂播放、生產調度通知、尋呼功能，并能在火災等緊急情況下強制切換到緊急廣播，指揮疏散。

　　有線電視系統：在辦公樓、宿舍等生活區域提供有線電視信號。

?機房工程：

　　為中央控制室、信息中心機房、各區域弱電間提供標準化的環境，包括：防靜電地板、UPS不間斷電源、精密空調、氣體消防系統、環境監控(溫濕度、漏水、煙霧)等。

5、特殊應用系統

?人員定位系統：

　　在廠區內(特別是高危區域如預熱器塔架、窯頭、密閉空間)部署UWB或LoRa定位基站。

　　為巡檢人員、外來訪客佩戴定位標簽，實時追蹤人員位置，實現SOS緊急求救、電子圍欄(越界/滯留告警)、巡檢路線考核等功能，極大提升人員安全管理水平。

?設備狀態在線監測系統：

　　這不是傳統弱電范疇，但弱電網絡是其數據傳輸?shù)妮d體。通過在大型旋轉設備(如風機、磨機)軸承上安裝振動、溫度傳感器，利用無線或有線方式將數據傳至分析平臺，實現預測性維護。

四、系統集成與智能管理平臺

　　為避免“信息孤島”，建議建設統一的廠級智能安防管理平臺或工業互聯網平臺。

　　?集成能力：平臺應能無縫集成視頻監控、門禁、報警、廣播、車輛管理、人員定位等子系統。

　　?聯動功能：

　　周界報警聯動附近攝像頭跟蹤錄像和廣播警告。

　　火災報警聯動門禁打開逃生通道、強制切換廣播。

　　人員進入高危區域，系統自動告警并通知管理人員。

　　?可視化展示：基于廠區GIS地圖或3D模型，實現“一張圖”管理，直觀展示所有弱電設備的運行狀態、報警信息、人員車輛位置等。

五、實施要點與注意事項

　　?管線敷設：嚴格按照工業環境規范施工，電纜橋架、保護管需做防腐處理。動力電纜與弱電電纜分開敷設，保持安全距離。

　　?防雷與接地：所有室外設備、線路進出端必須安裝防浪涌保護器，并建立獨立、良好的弱電接地系統。

　　?設備選型：堅決使用工業級產品，不可用商用品替代。關注設備的防護等級(IP)、工作溫度范圍、EMC電磁兼容性等指標。

　　?后期維護：制定詳細的運維手冊，建立定期巡檢制度，確保系統長期穩定運行。

　　百實科技水泥廠弱電系統集成解決方案為水泥廠構建了一個全方位、多層次、智能化的弱電系統框架。通過將各個獨立的子系統有機整合，不僅能有效保障工廠的人員與資產安全、規范管理流程，更能為水泥生產的數字化、智能化轉型提供堅實的數據基礎和管理手段，最終助力水泥企業實現降本增效和安全綠色生產。
