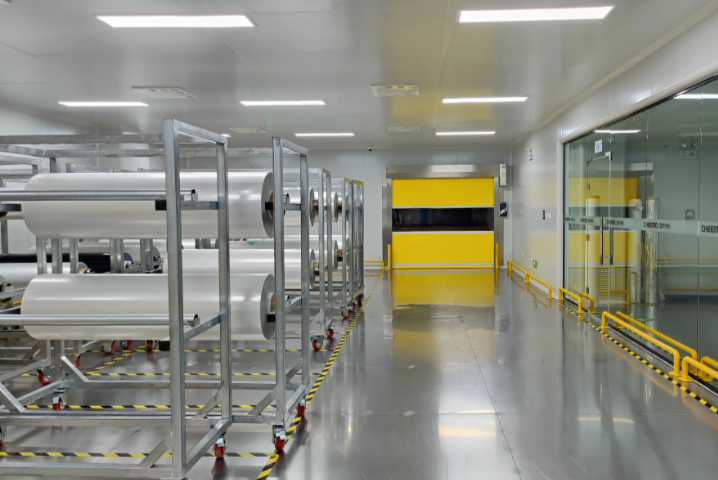

百實科技無塵車間弱電工程是確保車間穩定運行、保障生產安全與效率的核心基礎設施，需兼顧潔凈環境要求與系統可靠性，以下從系統架構、核心子系統、施工要點、設備選型及優化方向五個維度展開分析：

一、系統架構設計：分層分布式，確保穩定與擴展性

　　無塵車間弱電系統通常采用分層分布式架構，分為物理層、網絡層、應用層三級結構：

　　??物理層：包含6類屏蔽雙絞線(帶寬≥250MHz)、萬兆多模光纖(OM4，傳輸距離550m)及射頻同軸電纜，所有線纜均具備低煙無鹵(LSZH)特性，滿足防火與環保要求。

　　??網絡層：部署雙冗余核心交換機(支持40Gbps堆疊)，接入層采用PoE++交換機(單端口供電功率60W)，配置25Gbps上行鏈路，確保數據傳輸的穩定性與高效性。

　　??應用層：集成視頻監控、門禁管理、環境監測等子系統，通過OPC UA協議實現跨平臺數據交互，滿足IEEE 693-2025抗震標準(9級地震防護)，保障系統在極端環境下的可靠性。

二、核心子系統詳解：功能完備，滿足多樣化需求

1、綜合布線系統：

　　主干傳輸：采用萬兆/40G單模光纜，連接數據中心、各廠房及辦公樓的核心機房，確保數據高速傳輸。

　　水平布線：使用六類/超六類非屏蔽雙絞線，支持千兆/萬兆到桌面;在強干擾區域(如設備密集區)采用屏蔽線纜，減少電磁干擾。

　　特殊區域處理：潔凈車間需使用專用線槽和接口，滿足防塵、防靜電要求;線纜敷設時避免與強電線路交叉，必要時設置μ-metal電磁屏蔽層(屏蔽效能>85dB@1GHz)。

2、安防監控系統：

　　攝像機選型：在關鍵區域(如出入口、周界、倉庫、生產線)部署4K及以上高清網絡攝像機，具備紅外補光(有效距離30m)及H.265+編碼功能，降低存儲與帶寬壓力。

　　存儲方案：采用NVR集中存儲，配置企業級SSD硬盤(MTBF>200萬小時)，錄像保存時間≥90天，支持RAID 5冗余保護，防止數據丟失。

　　智能分析：集成行為識別、人臉識別等功能，實時監測人員操作規范性與設備狀態，提升安全管理效率。

3、門禁管理系統：

　　認證方式：支持刷卡、指紋、人臉識別等多因子認證，確保人員身份核驗的準確性。

　　集成應用：與考勤、消費、梯控系統集成，實現“一卡通行”，簡化管理流程。

　　權限管理：通過角色權限分配(如管理員、操作員、訪客)，限制不同人員對敏感區域的訪問，保障生產安全。

4、環境監測系統：

　　傳感器布局：在潔凈區每50㎡布置一個監測節點，實時采集溫度)、濕度、壓差等參數。

　　數據處理：采用邊緣計算網關(支持5G/以太網雙鏈路)，數據上傳間隔≤10s，異常情況觸發本地聲光報警(報警閾值可自定義)。

　　聯動控制：與HVAC系統聯動，當溫濕度超出設定范圍(如溫度22±2℃，濕度55±5%)時，自動調節空調運行參數，維持環境穩定。

三、施工要點：嚴格規范，確保潔凈與安全

1、潔凈化施工：

　　開孔作業：采用激光定位技術，控制單次粉塵排放量<0.5mg/m3;穿線完成后孔洞填充膨脹率300%的硅基密封膠，確保潔凈區氣密性。

　　線纜敷設：暗敷式布線沿墻、柱、梁等預埋管內穿線，避免線路暴露;彎曲半徑≥50mm，最大傳輸距離90m，減少信號衰減。

　　設備安裝：攝像機、傳感器等設備采用不銹鋼外殼，鏡頭配備自動清潔裝置，防止積塵影響監測精度。

2、電磁兼容性：

　　布線分離：強電與弱電線纜平行間距≥300mm，交叉處設置μ-metal電磁屏蔽層，減少電磁干擾。

　　接地設計：橋架采用網格接地設計，設備與接地網在不同兩點連接，確保安全可靠。

3、防氧化處理：

　　連接點保護：銅端子壓接后浸入全氟聚醚油進行防氧化處理，延長設備使用壽命。

　　區塊鏈存證：所有連接點采用區塊鏈技術生成NFT存證，滿足數據追溯要求，提升管理透明度。

四、設備選型建議：品牌可靠，性能匹配需求

1、網絡設備：

　　核心交換機：推薦華為S5735-S48T4X，支持48×10G SFP+端口與2×40G QSFP+上行，交換容量≥1.2Tbps，滿足大規模數據傳輸需求。

　　無線覆蓋：全廠區部署高密度、高性能的Wi-Fi 6/6E無線AP，確保生產終端(AGV、PDA)無縫漫游，提升移動設備接入效率。

2、安防監控：

　　攝像機：選用?？低旾PC-HFW5249T-ZE，1/2.8" CMOS傳感器，星光級(0.001Lux)，寬動態120dB，適應低光照環境。

　　存儲設備：采用大華股份NVR，配置4TB企業級SSD硬盤，支持RAID 5冗余保護，確保數據安全可靠。

3、門禁系統：

　　控制器：推薦捷順科技產品，支持多因子認證與權限管理，集成考勤、消費等功能，實現“一卡通行”。

　　讀卡器：選用達實智能產品，具備防拆報警功能，防止非法篡改，提升系統安全性。

五、優化方向：智能化與集成化，提升管理效率

1、AI深度應用：

　　通過深度學習算法，實現更精準的行為識別、缺陷檢測(如產品表面瑕疵)，減少人工巡檢成本。

　　預測性維護：分析設備運行數據，提前預警故障，減少停機時間，提升生產連續性。

2、與工業物聯網(IIoT)融合：

　　視頻監控系統與PLC、MES系統對接，實現生產數據與視頻畫面的時空關聯，提升生產透明度。

　　例如：在監控畫面中疊加設備運行參數(溫度、壓力)，輔助故障診斷與決策。

3、云化與邊緣計算：

　　邊緣計算節點部署在車間本地，實現視頻數據的就近處理，降低延遲與帶寬占用。

　　云平臺提供遠程管理、大數據分析、多工廠協同等功能，支持全球化制造布局。

　　百實科技無塵車間弱電工程系統可以讓綜合布線高效穩定，保障數據高速傳輸;安防監控與門禁系統嚴密，筑牢安全防線;環境監測精準聯動，維持潔凈環境;集成化設計簡化管理，配合智能化應用，全方位提升生產效率與可靠性。
